| 最大工件尺寸 L x W x H (mm) | 980 x 775 x 295 |
|---|---|
| 切割工件最大高度 | 270 |
| 最大工件重量 (Kg) | 550 |
| X/Y 軸行程 (mm) | 600 x 400 |
| U/V 軸行程 (mm) | 160 x 160 |
| Z 軸行程 (mm) | 300 |
| 最大加工錐度 (mm) | ±32˚ / H100 |
| 最大線軸承重 (Kg) | 16 |
| 佔地面積 W x D x H (mm) | 2600 x 2700 x 2335 |
| 水過濾系統容量 (L) | 830 |
| 總重量 (kg) | 4400 |
控制器規格
| 控制器系統 | Windows |
|---|---|
| 控制器裝置 | 64 位元 工業電腦 |
| 儲存裝置 | ≥ 30GB SSD |
| 螢幕顯示設備 | 21.5" 彩色觸控螢幕 |
| 輸入方式 | 鍵盤、滑鼠、USB 磁碟、Ethernet、FTP |
| 伺服控制方式 | 全閉迴路（光學尺） |
| 同動軸數 | 5 軸/6 軸（選配旋轉軸） |
| 最大控制軸數 | 4 軸/5 軸（選配旋轉軸） |
| 最小命令單位 | 0.0001mm / 0.00001 inch |
| 最大指令值 | ±9999.9999mm |
| 指令單位 | 公制/ 英制 |
| 加工條件 | 99999 組 |
| 電源種類 | MOSFET 控制，無電解放電電源 |
| 點火電源 | 32 段選擇，53V～138V |
| 放電時間 | 24 段 |
| 休止時間 | 43 段 |
| 放電模式 | 一般加工/ 修細加工/ S 修細電源加工/ MST鏡面電源（僅 AP/ AZ 系列） |
| 控制器功能 | |||
|---|---|---|---|
| 背隙補償 | 節距補償 | 程式檔案管理 | 程式編輯/ 模擬 |
| 防撞功能 | 程式顯示/ 隱藏 | 直線/ 圓弧插值 | 自動圓角 |
| N 碼跳孔加工 | 副程式呼叫 | 程式多行忽略 | 轉角機能 |
| 手動 MDI 加工 | 錐度加工 | 上下異形加工 | 選擇性暫停 |
| 單節執行 | 鏡像 | 程式旋轉 | 軸交換 |
| 短路退刀 | 定速/ 伺服進給加工 | 軟體極限設定 | 平行補償 |
| 自動校模 | 空跑 | 單節暫停 | 參考點設定 |
| 參考點回歸 | 原路徑/ 直線返回起割點 | 斷電復歸機能（選配） | 系統診斷 |
| 加工履歷 | 保養情報 | 線消耗自動錐補 | 引出入線痕控制 |

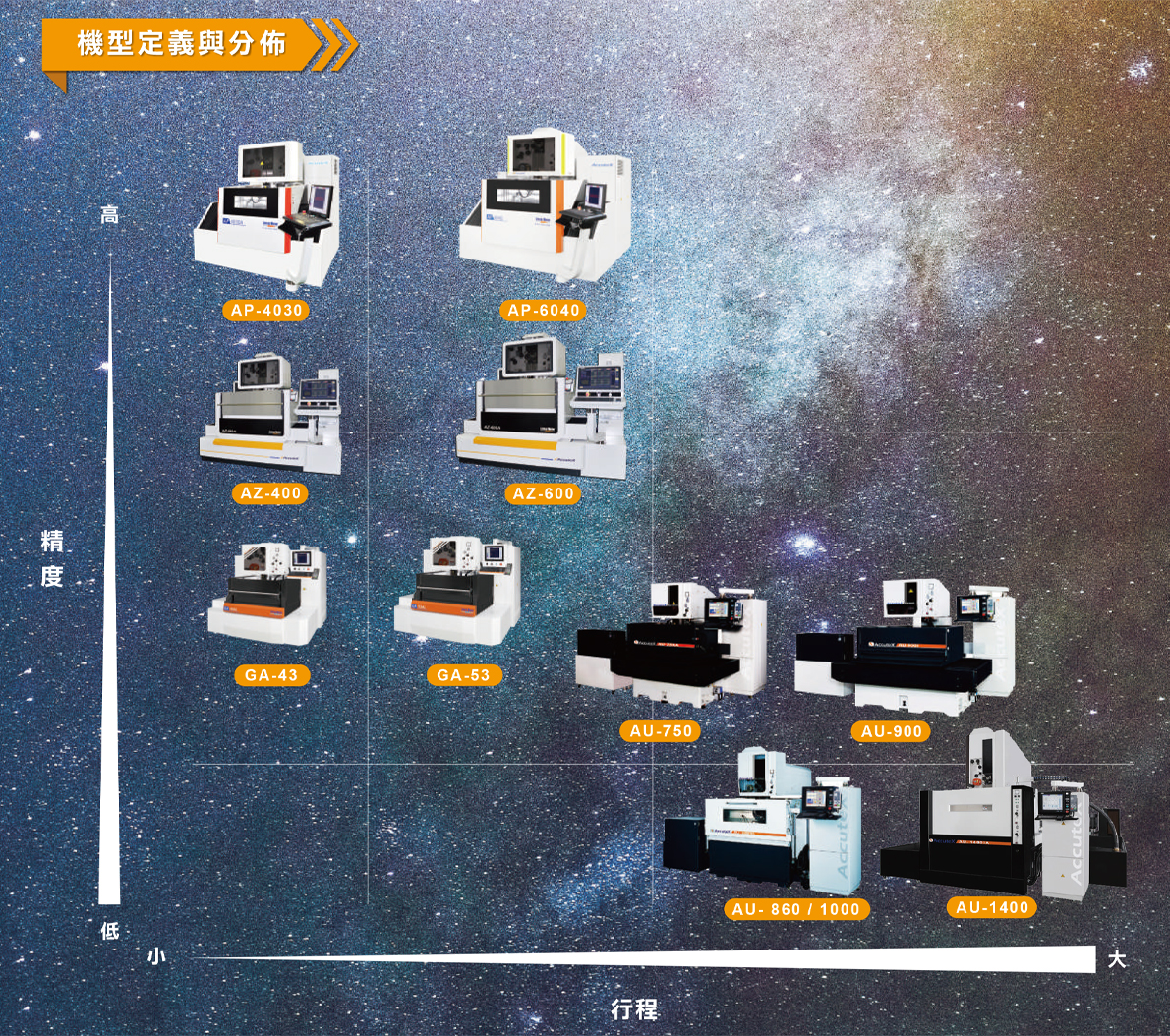

機型定義與分佈

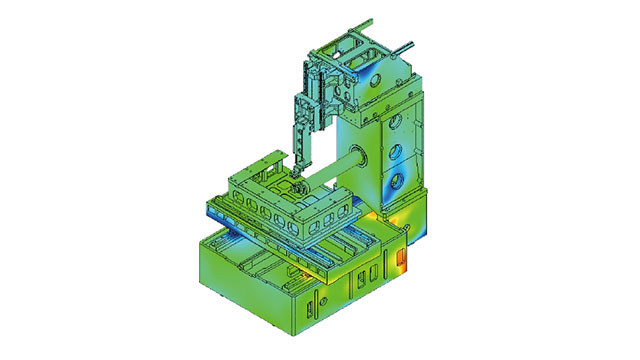

機身結構
AZ 系列
AZ 系列機身結構具有＂Direct Force＂機身設計概念，X / Y 軸滑塊均位於同一條直線上，上座重量可以穩定落在中座與底座上，在中小型模具/ 零件 加工場合具有優異精度表現。
Windows 新控制器

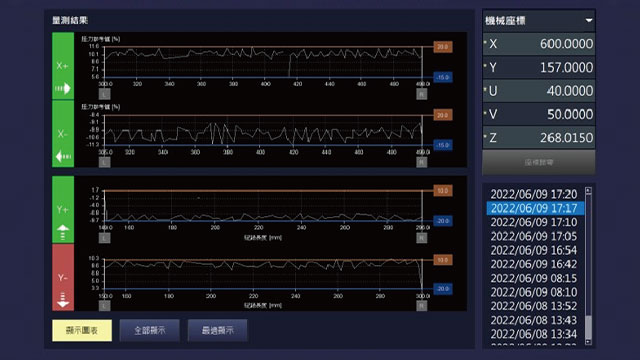

馬達扭力監看系統
100% 機台全行程扭力自動量測
一鍵啟動機台全行程扭力自動量測，加工前單鍵執行，了解全行程運行扭力狀態，確保加工過程無干涉。

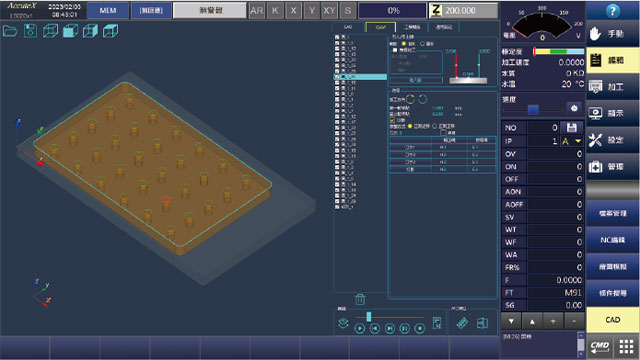

內建 CAD / CAM
單機完成後處理作業程序
安裝指定第三方後處理軟體，進行機上繪圖或直接輸入 CAD 圖檔，完成後處理程序後產生加工程式。

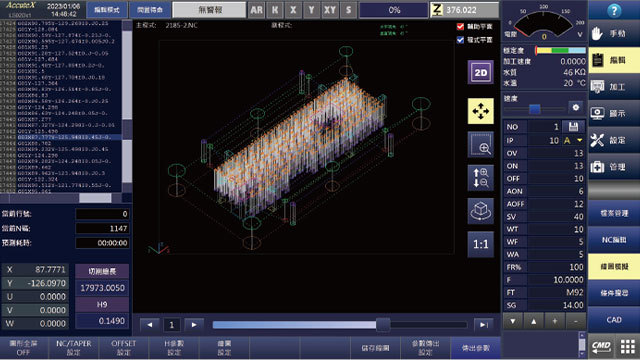

繪圖速度快
繪圖速度提升 300% 3D 全視角檢視
針對大圖程式可流暢快速繪圖，切換 2D/ 3D 檢視，可前後迅速檢視任意檢視位置。3D 模式下拖曳改變視角，搭配滑鼠滾輪縮放，可以清楚檢視加工路徑，提高加工良率。

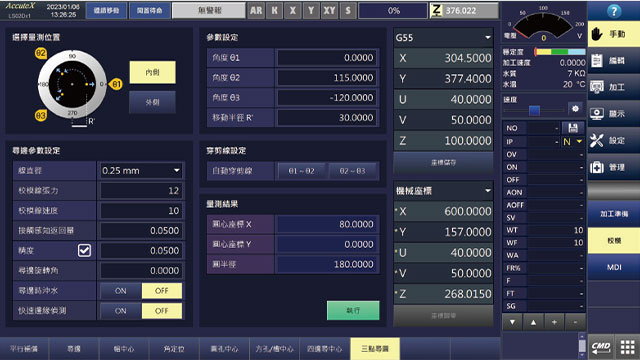

自動化校模
更快、更準、一鍵自動完成
一鍵按下完成自動板幅、外圓、內方孔、四面中心等校模程序，不同線徑可搭配不同的線張力與線速度設定。可支援 NC 程式校模，可達到全面自動化 與無人化。搭配新式尋邊功能，校模精度可達 3µm 內。

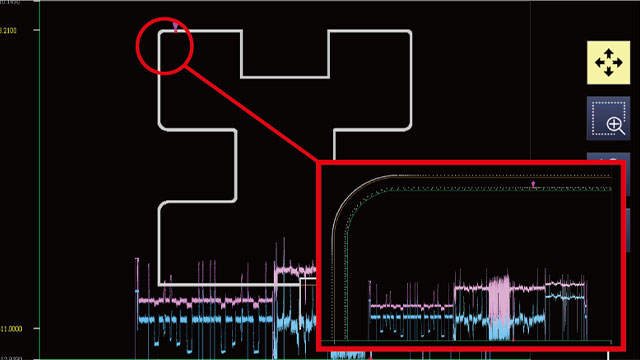

加工履歷庫
加工履歷檢索記錄
全路徑多刀次記錄加工速度、放電間隙電壓與其它加工資訊，使用者可快速瀏覽與檢視加工歷程，特別針對轉角圓弧路徑與精修過程，可確認 最終加工成果。

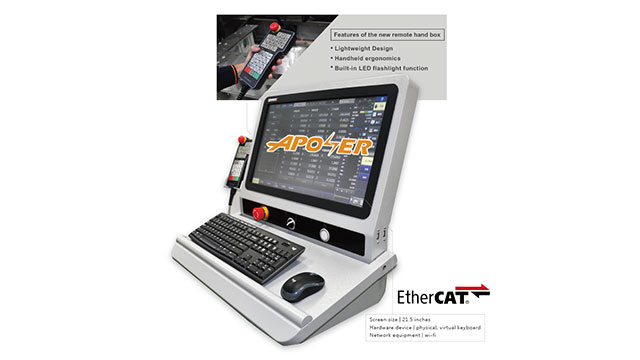

EtherCAT 等級控制系統
雙工業級 PC 搭載高效能 CPU， 採用乙太網路串聯式架構，達到高速即時的同步運動。便捷的 EtherCAT 通用擴充性，使機台更具備智慧化的應用。
最新的 Windows IoT 作業系統，全新設計的人機介面，提供使用者更加簡便的操作。

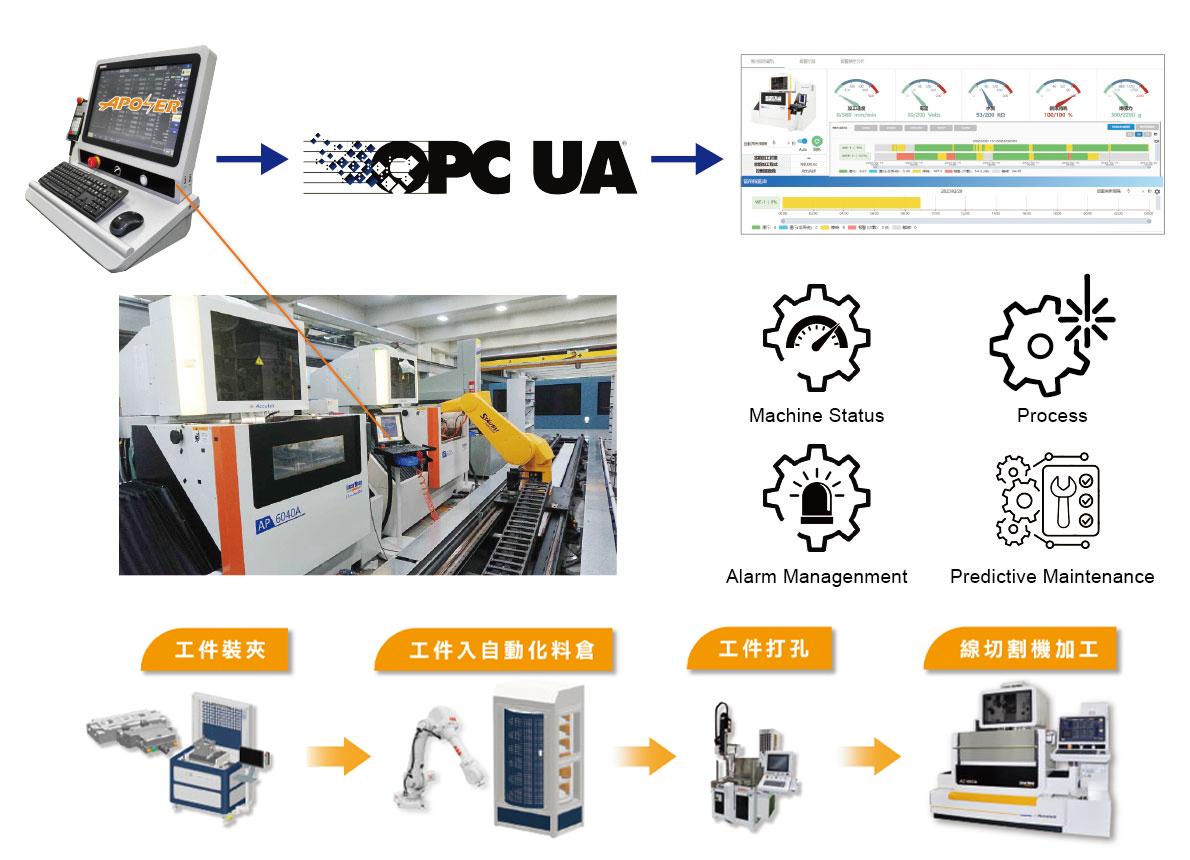

AccuteX 線切割機台具備工業 4.0 能力，且具有 M2M 協議，可以與機器人和其他機器協作。 智慧製造整合系統可實現彈性即時生產，滿足全自動化需求。
