| 最大工件尺寸 L x W x H (mm) | 980 x 775 x 345 |
|---|---|
| 切割工件最大高度 | 350 |
| 最大工件重量 (Kg) | 1000 |
| X/Y 軸行程 (mm) | 600 x 400 |
| U/V 軸行程 (mm) | 160 x 160 |
| Z 軸行程 (mm) | 350 |
| 最大加工錐度 (mm) | ±32˚ / H100 |
| 最大線軸承重 (Kg) | 16 |
| 佔地面積 W x D x H (mm) | 2320 x 2850 x 2380 |
| 水過濾系統容量 (L) | 980 |
| 總重量 (kg) | 5100 |
控制器功能
| 控制器系統 | Windows |
|---|---|
| 控制器裝置 | 64 位元工業電腦 |
| 記憶體裝置 | > 1GBCF 卡 |
| 螢幕顯示設備 | 彩色觸控螢幕 |
| 輸入方式 | 鍵盤、滑鼠、RS-232、USB 磁碟、乙太網路、FTP |
| 伺服控制方式 | 全閉迴路（光學尺） |
| 同動軸數 | 4 軸/ 5 軸（選配旋轉軸） |
| 最大控制軸數 | 5 軸/ 6 軸（選配旋轉軸） |
| 最小命令單位 | 0.0001mm |
| 最大指令值 | ±9999.9999mm |
| 指令單位 | 公制/ 英制 |
| 加工條件 | 99999 組 |
| 電源種類 | MOSFET 控制，無電解放電電源 |
| 點火電源 | 32 段選擇，53V～138V |
| 放電時間 | 24 段 |
| 休止時間 | 43 段 |
| 放電模式 | 一般加工/ 修細加工/ S 修細電源加工 |
| 控制器功能 | |||
|---|---|---|---|
| 背隙補償 | 節距補償 | 程式檔案管理 | 程式編輯/ 模擬 |
| 防撞功能 | 程式顯示/ 隱藏 | 直線/ 圓弧插值 | 自動圓角 |
| N 碼跳孔加工 | 副程式呼叫 | 程式多行忽略 | 轉角機能 |
| 手動 MDI 加工 | 錐度加工 | 上下異形加工 | 選擇性暫停 |
| 單節執行 | 鏡像 | 程式旋轉 | 軸交換 |
| 短路退刀 | 定速/ 伺服進給加工 | 軟體極限設定 | 平行補償 |
| 自動校模 | 空跑 | 單節暫停 | 參考點設定 |
| 參考點回歸 | 原路徑/ 直線返回起割點 | 斷電復歸機能（選配） | 系統診斷 |
| 加工履歷 | 保養情報 | 線消耗自動錐補 | 引出入線痕控制 |
標準配件
- 穩定放電模組 SD MASTER
- 觸控螢幕
- XY 軸線性馬達驅動
- 0.1μm 解析度光學尺
- XYUV 軸防撞保護
- 水槽安全鎖
- 自動水槽門
- 上下噴嘴
- 鑽石眼膜
- 給電板
- 黃銅線
- 離子交換樹脂
- 離子交換樹脂桶
- 過濾紙網
- 廢線筒
- 垂直校正器
- 鑽石眼膜治具
- 工件夾具
- 機台狀態指示燈
- 工具箱
- CE 認證
選擇配件
- 變壓器
- 穩壓器
- 水冷卻機
- MST II 鏡面電源
- PCD 石墨放電電源模組
- 旋轉軸加工模組
- 0.05mm~0.1mm 細線模組
- 0.05μm 解析度光學尺
- 自動穿線 AWT
- AWT 高壓水柱
- 45 公斤線軸供線機
- 遠端監控
- 簡訊發報通知
- Z 軸防撞功能
- 工業 4.0 智慧製造整合系統
- Probing 線上量測系統
機身結構
AP 系列具有高剛性複合式機身設計，結合 X 軸動檯面與 Y 軸動柱式設計，工作檯永遠被 X 軸底座支撐，有效減少機台變形量，提昇最大工件載重量達 1000kg。X 與 Y 軸獨立移動沒有累積誤差，有效提昇機台精度與穩定性。以有限元素分析（FEA）保持最小變形量，連續五次雷射校驗雙向重現性達 <2.5μm 優異表現。

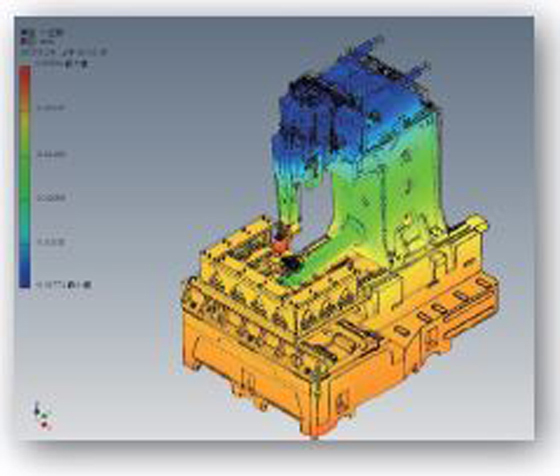

有限元素分析（FEA）保持最小變形量

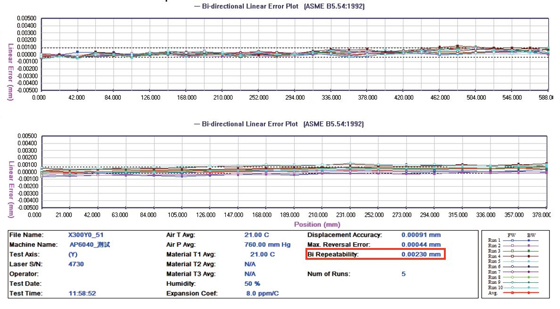

五次雷射量測
行動裝置監控系統（*選配功能）

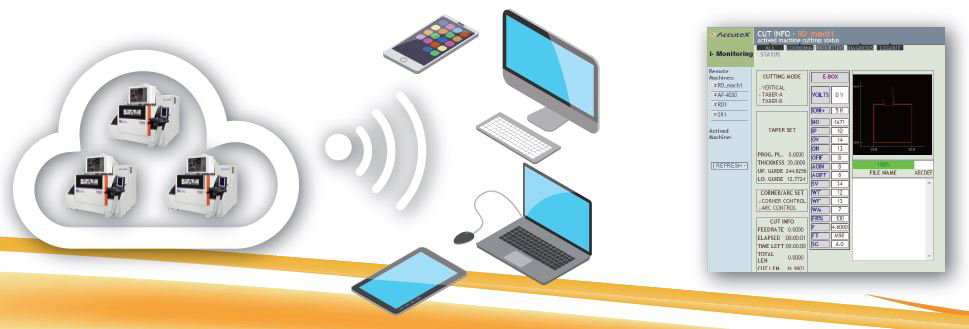

可隨時隨地經由網路，運用各式行動裝置進行雲端監控，即時了解機台運行狀況。
CIMFORCE 工業 4.0 智慧製造整合系統（*選配功能）

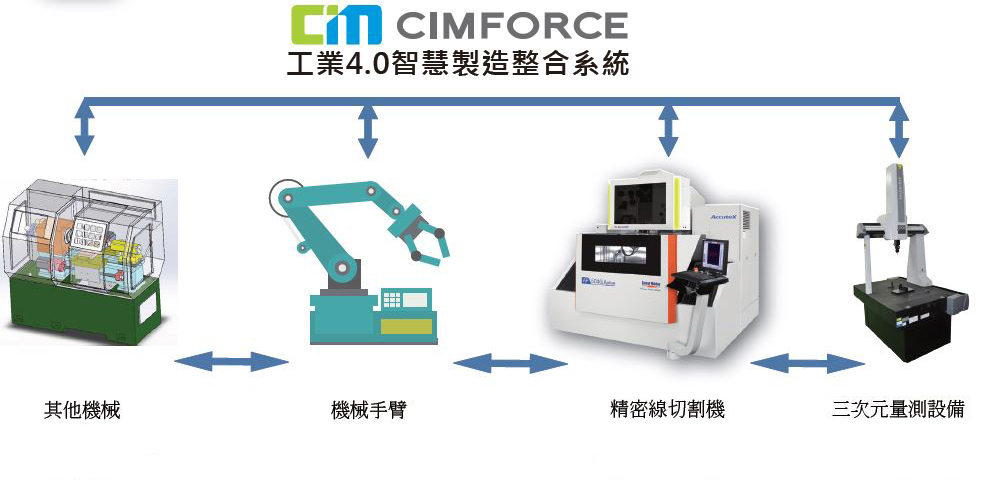

支援工業 4.0 系統能力，透過 M2M（machine to machine）通訊協定，讓機台與機械手臂能互動合作，由最上層智慧製造整合系統（Intelligent Manufacturing Integration System）依照生產需求做即時排程，符合高彈性製造與全自動化生產需求。
高加工精度性能（*）切割條件必須遵循徠通規定
加工模板（尺寸 400 x 300 x 30mm、SKD-11）加工 12 孔，在良好的溫度環境下，可達到最佳 Pitch 精度表現在 ±3μm 內。
（*）以 AP-6040A + 選配 0.05μm 光學尺功能加工

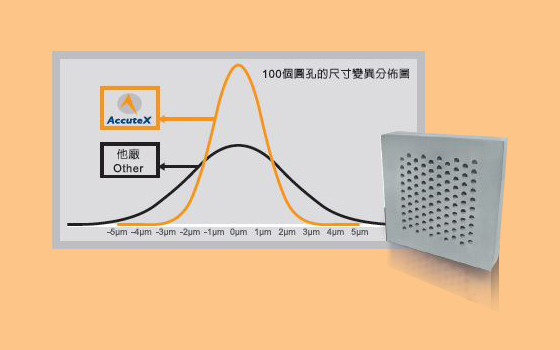

連續加工 100 個 ∅6mm 圓孔在 95.45% 信心水準下，尺寸變異範圍可被控制在 ±1.5μm 內。

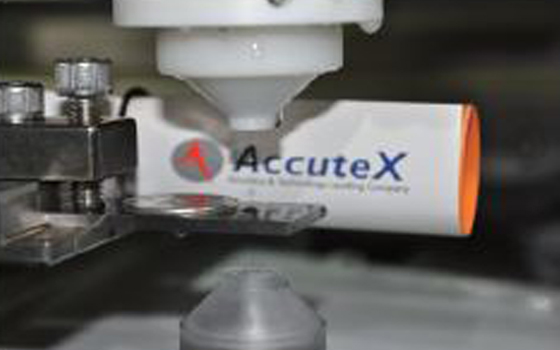

0.05~0.1mm 細線功能（*選配功能）
細線 0.07mm 自動穿線，在 30mm 懸空穿線條件下，達到大於 90% 穿線成功率。適用於微細模具與超精細零件加工應用場合。
微細紡口鎢鋼模具

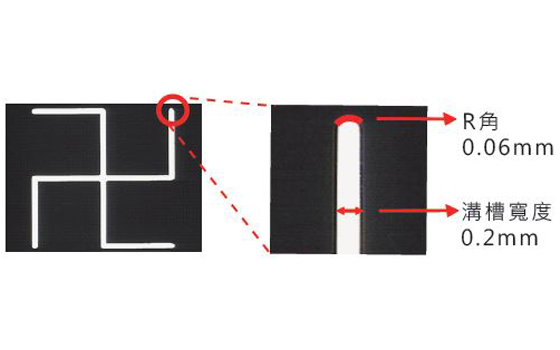

以線徑 0.07mm 加工厚 5mm 材料，可得到均勻溝槽寬度 0.2mm 與最小 R 角 0.06mm
引出入線痕控制功能
新一代引入出線痕控制功能，可針對超硬材質如鎢鋼（厚度 40mm），經三刀加工表面引出入線痕只有 2μm，減少模具二次拋光工時，有效提升最終產品品質。
Probing 線上量測（*選配功能）

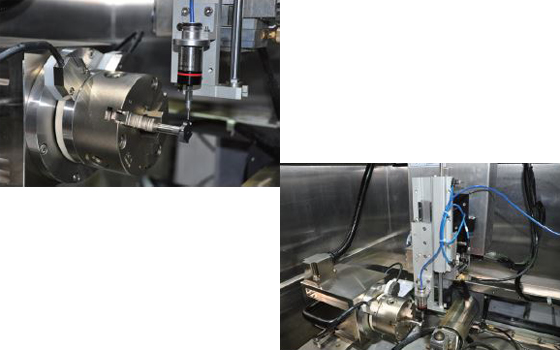

透過高感度探棒自動量測模板誤差，整合 CAD/ CAM 軟體進行誤差補償，以提高加工精度與生產效率。
