AP-4030A 線切割放電加工機
AP 系列AP-4030A
下載
詢價 返回 下一個
  • 產品規格
  • 產品特點
  • 相關產品
最大工件尺寸 L x W x H (mm) 800 x 600 x 265
切割工件最大高度 270
最大工件重量 (Kg) 800
X/Y 軸行程 (mm) 400 x 300
U/V 軸行程 (mm) 160 x 160
Z 軸行程 (mm) 270
最大加工錐度 (mm) ±32˚ / H100
最大線軸承重 (Kg) 16
佔地面積 W x D x H (mm) 2145 x 2750 x 2250
水過濾系統容量 (L) 660
總重量 (kg) 5000


控制器功能

控制器系統 Windows
控制器裝置 64 位元工業電腦
記憶體裝置 > 1GBCF 卡
螢幕顯示設備 彩色觸控螢幕
輸入方式 鍵盤、滑鼠、RS-232、USB 磁碟、乙太網路、FTP
伺服控制方式 全閉迴路（光學尺）
同動軸數 4 軸/ 5 軸（選配旋轉軸）
最大控制軸數 5 軸/ 6 軸（選配旋轉軸）
最小命令單位 0.0001mm
最大指令值 ±9999.9999mm
指令單位 公制/ 英制
加工條件 99999 組
電源種類 MOSFET 控制，無電解放電電源
點火電源 32 段選擇，53V～138V
放電時間 24 段
休止時間 43 段
放電模式 一般加工/ 修細加工/ S 修細電源加工


控制器功能
背隙補償 節距補償 程式檔案管理 程式編輯/ 模擬
防撞功能 程式顯示/ 隱藏 直線/ 圓弧插值 自動圓角
N 碼跳孔加工 副程式呼叫 程式多行忽略 轉角機能
手動 MDI 加工 錐度加工 上下異形加工 選擇性暫停
單節執行 鏡像 程式旋轉 軸交換
短路退刀 定速/ 伺服進給加工 軟體極限設定 平行補償
自動校模 空跑 單節暫停 參考點設定
參考點回歸 原路徑/ 直線返回起割點 斷電復歸機能（選配） 系統診斷
加工履歷 保養情報 線消耗自動錐補 引出入線痕控制


標準配件

  • 穩定放電模組 SD MASTER
  • 觸控螢幕
  • XY 軸線性馬達驅動
  • 0.1μm 解析度光學尺
  • XYUV 軸防撞保護
  • 水槽安全鎖
  • 自動水槽門
  • 上下噴嘴
  • 鑽石眼膜
  • 給電板
  • 黃銅線
  • 離子交換樹脂
  • 離子交換樹脂桶
  • 過濾紙網
  • 廢線筒
  • 垂直校正器
  • 鑽石眼膜治具
  • 工件夾具
  • 機台狀態指示燈
  • 工具箱
  • CE 認證

選擇配件

  • 變壓器
  • 穩壓器
  • 水冷卻機
  • MST II 鏡面電源
  • PCD 石墨放電電源模組
  • 旋轉軸加工模組
  • 0.05mm~0.1mm 細線模組
  • 0.05μm 解析度光學尺
  • 自動穿線 AWT
  • AWT 高壓水柱
  • 45 公斤線軸供線機
  • 遠端監控
  • 簡訊發報通知
  • Z 軸防撞功能
  • 工業 4.0 智慧製造整合系統
  • Probing 線上量測系統

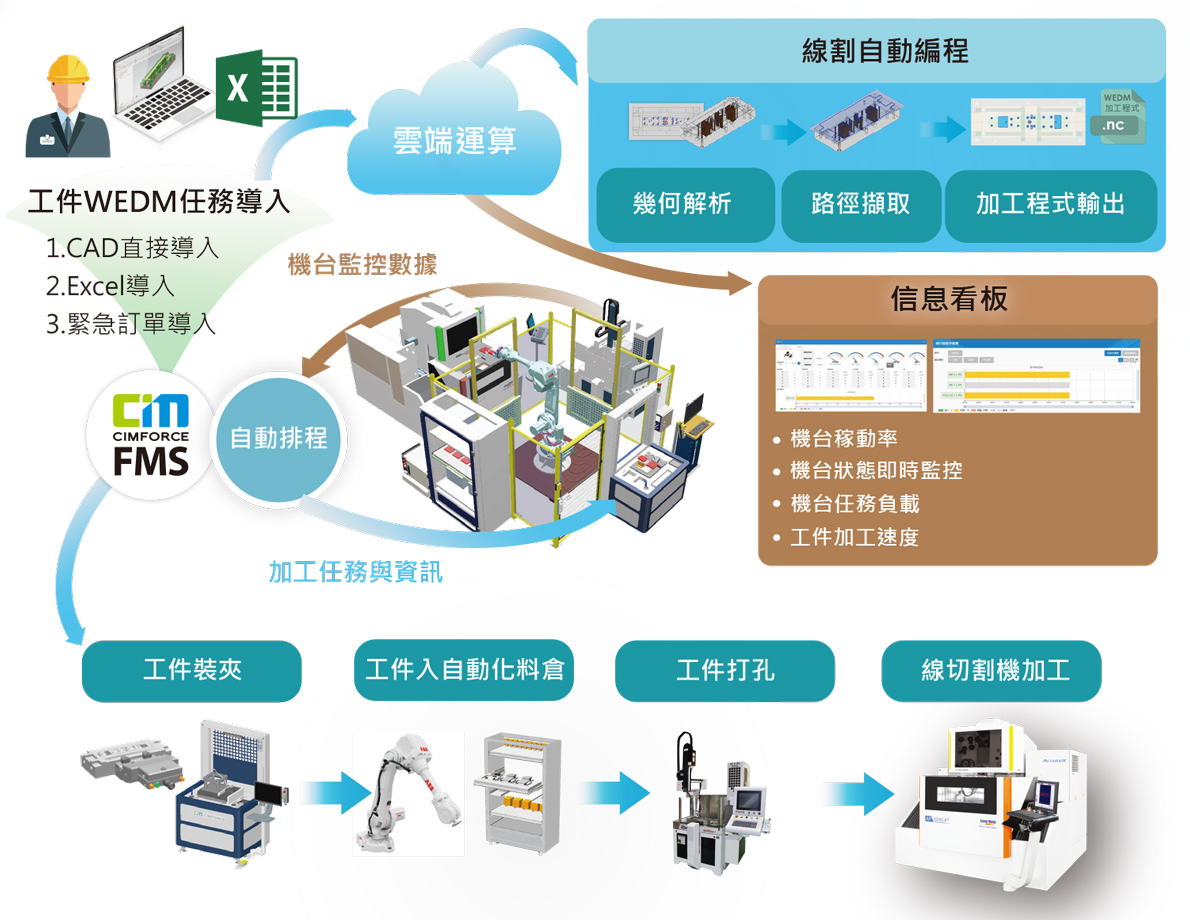

CIMFORCE 工業 4.0

智慧製造系統（*選配功能）

支援工業 4.0 系統能力，透過 M2M（machine to machine）通訊協定，讓機台與機械手臂能互動合作，由最上層智慧製造整合系統（Intelligent Manufacturing Integration System）依照生產需求做即時排程，符合高彈性製造與全自動化生產需求。

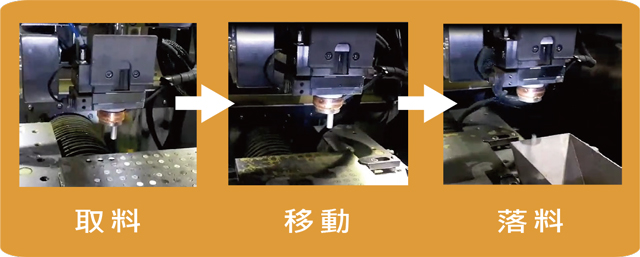

廢料自動移除模組（*選配功能）



使用獨特的機構模組進行廢料移除，大幅節省人工，提升自動化程度，落實高效率生產。

具專利之廢料自動移除技術（專利號：1676513）可整合智能化製造系統與機械手臂，進一步提高生產力。

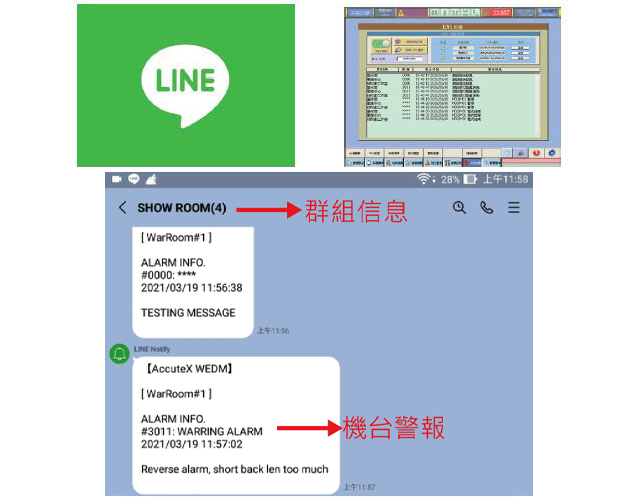

LINE 訊息推播（*選配功能）



透過 Line APP 與機器通訊，即時訊息發送

使用熟悉的 APP，無須重新學習軟體操作

可於第一時間掌握機台狀況

不需額外申請獨立的 Line 帳號

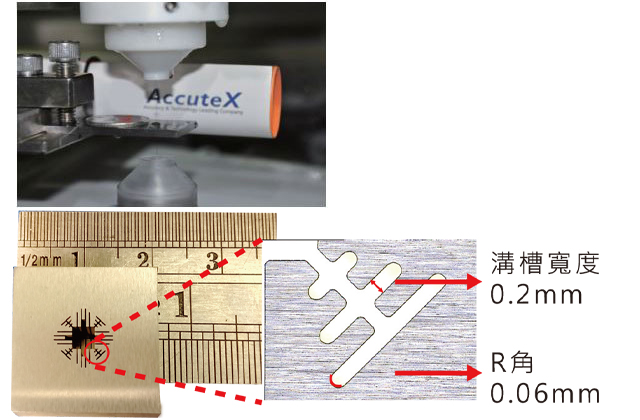

0.07~0.1mm 細線功能（*選配功能）



細線 0.07mm 自動穿線，在 30mm 懸空穿線條件下，達到大於 90% 穿線成功率。適用於微細模具與超精細零件加工應用場合。

微細紡口鎢鋼模具以線徑 0.07mm 加工厚 5mm 材料（5 刀），可得到均勻溝槽寬度 0.2mm 與最小 R 角 0.06mm。0.07mm 線徑加工，最小溝槽 0.08mm 與最小 R 角 0.04mm

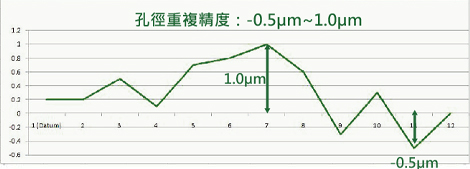

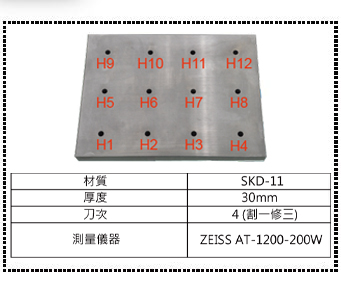

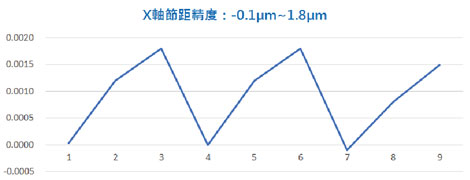

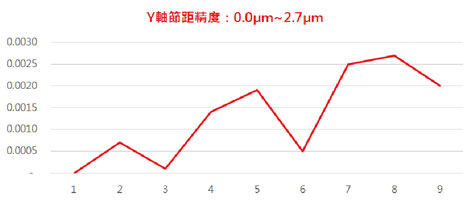

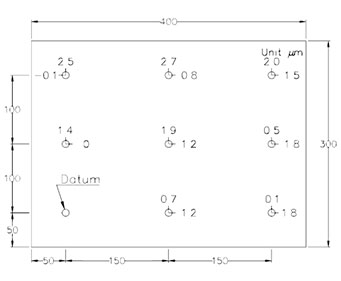

高加工精度性能
