まとめ
ワイヤ放電加工プロセスを制御するために一般的に使用される4つの主要パラメータは次のとおりです。パルスオン時間（TON）、パルスオフ時間（TOFF）、ピーク電流（IP）、およびサーボ電圧（SV）これら二つの要素が連携して、ワークピースに到達する放電エネルギーの量、火花の発生頻度、および加工ギャップの維持方法を決定します。
これらのパラメータは、切削速度、材料除去率、表面粗さ、精度、安定性、およびワイヤ断線リスクに影響を与えます。すべての材料や機械に有効な単一の組み合わせは存在せず、ワイヤの状態、フラッシング、およびワークピースの厚さも重要です。
したがって、ワイヤ放電加工を成功させるには、部品、公差、表面仕上げ、および生産目標に合わせて設定のバランスを取ることが重要であり、いずれか一つの値を最大化することではありません。
ワイヤー放電加工（EDM）プロセスはどのように機能するのですか？
ワイヤ放電加工（WEDM）は、電極として連続的に供給される金属ワイヤを使用する加工方法です。CNCシステムが、プログラムされた経路に沿ってワイヤを誘導します。
ワイヤーは加工対象物に接触しません。制御された火花が小さな隙間を横切り、微量の導電性物質を除去します。脱イオン水が加工領域を冷却し、放電を制御し、破片を洗い流します。
数千回の放電によって、精密な貫通形状、スロット、テーパー、複雑な輪郭が形成されます。そのエネルギーと安定性は、以下のパラメータに大きく依存します。
1. パルスオン時間（TON）：各スパークはどのくらいの時間持続しますか？
パルスオン時間とは、各放電の継続時間のことです。一般的に、パルスオン時間が長いほど、より多くのエネルギーが伝達され、より大きなクレーターが形成され、材料の除去量が増加します。
TONを長くすると粗削り速度は向上する可能性があるが、長くしすぎると表面粗さ、熱負荷、不安定性、またはワイヤ断線を引き起こす可能性がある。薄削りや繊細な形状の加工には、短いTONが好まれることが多い。
粗加工または仕上げ加工の優先順位、材質、厚さ、ワイヤー、フラッシング、および発電機の設計に応じてTONを選択してください。
2. パルスオフ時間（TOFF）：スパークギャップが回復するまでどれくらい時間がかかりますか？
パルスオフ時間とは、放電と放電の間の時間間隔のことです。この時間によって、誘電体の脱イオン化、領域冷却、およびデブリ除去が行われます。
TOFFを短くすると放電回数が増え、速度が向上する可能性があります。ただし、短すぎると残留物がアーク放電、短絡、表面状態の悪化、または断線を引き起こす可能性があります。
オフタイムを長くすると、特に厚みのあるワークピースやフラッシュしにくいワークピースにおいて、ギャップ回復と安定性が向上しますが、加工速度が低下する可能性があります。生産性を不必要に低下させることなく、安定した切削を行うために十分なオフタイムを設定してください。
3. ピーク電流 (IP)：各放電の強さはどれくらいですか？
ピーク電流とは、放電中に到達する最大電流のことです。TON（放電開始温度）と合わせて、スパークエネルギーを制御します。
加工圧を高めると粗削りの除去量は増加するが、同時にクレーターの拡大、表面粗さの増加、熱影響、ワイヤ負荷、破断リスクも高まる可能性がある。
IP値が低いほど、仕上げや細かい作業に適した、より穏やかな放電が得られます。IP値はTON値と密接に関係しているため、個別に最適化するのではなく、両方を同時に最適化してください。
4. サーボ電圧（SV）：スパークギャップはどのように制御されるのか？
サーボ電圧は、ワイヤとワークピース間の距離を調整するための制御基準値です。コントローラは、放電ギャップを安定させるために軸送りを調整します。
一般的に、SV値が高いほど平均ギャップが広くなり、フラッシング効果が向上し、短絡が減少するが、効率が低下する可能性がある。SV値が低いほどギャップが狭くなり、放電活動が増加する可能性があるが、不安定性や破損を引き起こす可能性がある。
正確な応答はコントローラーによって異なります。特にコーナー部、厚みの変化、および洗浄が困難な箇所では、他のシステムの数値設定をコピーするのではなく、機械メーカーの技術データに従ってください。

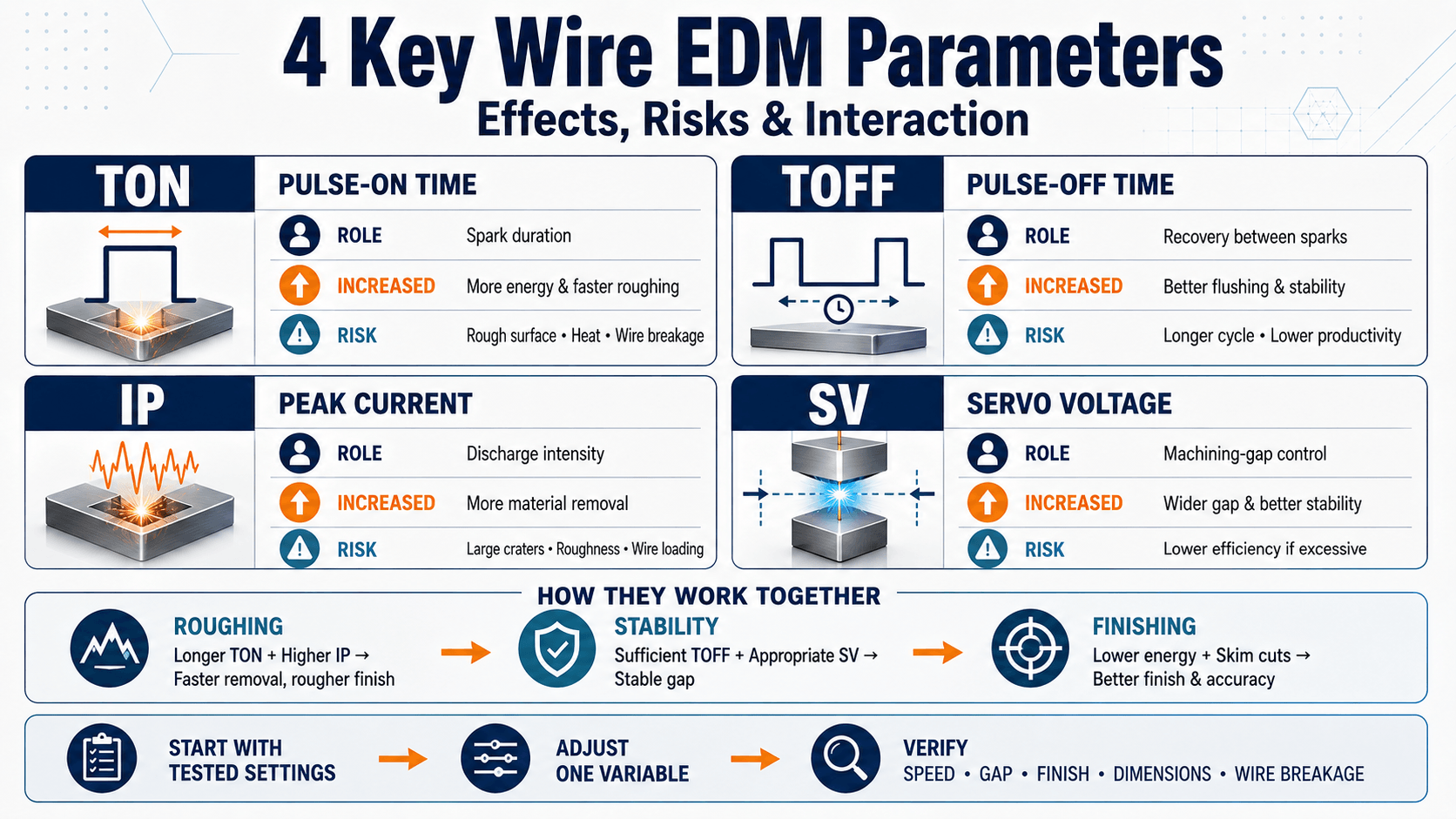

4ワイヤ放電加工パラメータの簡単な比較
| パラメータ | 主要機能 | 増加すると、一般的には… | バランスが悪い場合の主なリスク |
|---|---|---|---|
| パルスオン時間（TON） | 放電時間を制御する | エネルギーと粗切り速度を向上させる | 表面の粗さ、熱負荷、断線 |
| パルスオフ時間（TOFF） | スパーク間の回復を提供する | 洗浄と切断の安定性を向上させる | サイクルタイムの延長と生産性の低下 |
| ピーク電流（IP） | 放電強度を制御する | 材料除去量を増やす | 大きなクレーター、粗さ、ワイヤー負荷 |
| サーボ電圧（SV） | 加工ギャップを調整する | 平均ギャップを拡大し、安定性を向上させる | ギャップが大きすぎると効率が低下する |
これらは一般的な傾向であり、実際の結果は相互作用、加工物の状態、および制御ロジックによって異なります。
4つのパラメータはどのように連携して機能するのか？
ワイヤ放電加工の最適化は複数の目的を持つ。TONを長くし、IPを高くすると荒加工の生産性は向上する可能性があるが、仕上げと安定性は低下する。十分なTOFFと適切なSVは、ギャップの回復に役立つ。
仕上げ加工では通常、低エネルギーでスキムカットを行い、表面粗さ、真直度、精度を向上させます。スキムパスの設定は、荒削りの設定をそのまま使用してはいけません。
まず、テスト済みの技術設定から始め、一度に1つの条件を調整し、速度、ギャップの安定性、仕上がり、寸法、およびワイヤ断線履歴を確認します。
ワイヤー放電加工機で他に重要な設定は何ですか？
上記の4つのパラメータは有用な枠組みを提供するが、ワイヤ放電加工プロセスに影響を与える変数はこれだけではない。その他の重要な設定と条件には以下が含まれる。
- ワイヤーの張力： 適切な張力は振動を低減するが、過度の張力は破損のリスクを高める。
- ワイヤーフィード: 新品の電線は安定性を高める一方、高流量は消費量を増加させる。
- 電線の直径と種類： これらは、切削幅、コーナー形状、電流、および適合性に影響を与えます。
- 洗浄と水質： 効果的なゴミ除去は、安定した排水を支える。
- 材質と厚さ： 電気的特性および熱的特性は、プロセス要件を変化させる。
- コーナーとテーパー戦略： 補正機能は、配線の遅延と形状を管理します。
したがって、最適化は4つの設定だけでなく、プロセス全体を対象としなければならない。
Accutex どのようにして安定したパラメータ制御をサポートしているのですか？
Accutex 、ワイヤ放電加工における革新と研究に26年以上にわたりチーム一丸となって取り組んできた結果、精度、安定した放電、そして効率的な生産を実現する技術を開発しています。
私たちは、技術、卓越性、誠実さ、そして参加という理念に基づき、機械開発、サービス、そして知識共有を組み合わせることで、お客様の長期的な成功を支援します。
Accutex コントローラは、ワイヤ径、コーナー角度、アーク半径、厚さに応じてパラメータを最適化できます。ワイヤ径は張力と速度設定に合わせて調整でき、切断速度と放電ギャップ電圧はプロセスレビューのために記録されます。
自動糸通し、スマートモニタリング、インダストリー4.0との統合といった機能と組み合わせることで、再現性と介入の削減を実現します。目標は、生産性、精度、仕上がり、信頼性のバランスを取ることです。
ワイヤ放電加工パラメータに関するよくある質問
ワイヤ放電加工におけるパラメータは、この4つだけですか？
いいえ。これらは4つの主要な電気的およびギャップ制御入力です。配線、フラッシング、誘電体、材料、厚さ、および補償も性能に影響します。
ワイヤ放電加工において、切削速度に最も大きな影響を与えるパラメータはどれですか？
それは機械と加工対象物によって異なります。TONとIPはエネルギーを制御するため、除去量に大きな影響を与えることが多いですが、TOFF、SV、およびフラッシングは安定性を決定します。
表面仕上げに影響を与えるパラメータはどれですか？
TONとIPはクレーターの大きさに影響を与える。低エネルギー条件と計画的なスキムカットは一般的に表面粗さを改善するが、ギャップの安定性、フラッシング、ワイヤーの状態も重要である。
すべての材料と厚さに対して、同じパラメータを使用できますか？
いいえ。導電率、熱特性、高さ、形状、配線、および洗浄方法によって必要な設定が変わります。実際の機械と用途に関する検証済みのデータから始めてください。
適切なワイヤ放電加工ソリューションの選択
これら4つのパラメータを理解することで、性能評価、不安定性の診断、速度と品質のバランス調整に役立ちます。最終的な成功は、発電機、制御装置、配線および誘電体システム、機械構造、そしてアプリケーションデータに左右されます。
新規アプリケーションの場合は、図面、材質、厚み、公差、表面仕上げ、数量、自動化要件を Accutex にご提供ください。弊社のチームが最適な機械とプロセス戦略の策定をお手伝いいたします。
