まとめ
放電加工（EDM）は、従来の工具では必要な形状、精度、表面品質を効率的に達成できない場合に広く用いられています。しかし、購入者やエンジニアからは、「EDMとワイヤ放電加工の違いは何ですか？」という質問がよく寄せられます。
端的に言えば、放電加工（EDM）はより広範な機械加工のカテゴリーであり、ワイヤ放電加工（ワイヤEDMまたはWEDMとも呼ばれる）はEDMの一種です。日常的な業界の議論では、「EDM対ワイヤ放電加工」とは、通常、型彫り放電加工（EDM）対ワイヤ放電加工（ワイヤカットEDM）を指します。どちらの加工法も、制御された放電によって導電性材料を除去しますが、使用する電極が異なり、異なる種類の形状を作り出します。
EDMとは何ですか？
EDMとは放電加工の略です。電極と導電性の被加工物との間に制御された一連の電気火花を発生させることで材料を除去する非接触加工法です。電極と被加工物の間にはわずかな隙間が残り、誘電体液が放電を制御し、加工領域を冷却し、削り取られた粒子を運び去ります。
放電加工は機械的な切削力をほとんど加えないため、硬化鋼、超硬合金、チタン、その他加工が難しい導電性材料の加工が可能です。一般的に、硬度よりも電気伝導率の方が重要です。
放電加工（EDM）にはいくつかの工程があります。最も一般的なのは、成形された銅またはグラファイト電極を使用して空洞を形成する型彫り放電加工と、連続的に移動するワイヤ電極を使用してプログラムされた形状を切削するワイヤ放電加工です。
ワイヤー放電加工とは何か、そしてどのように機能するのか？
ワイヤ放電加工では、細い金属ワイヤを電極として使用します。CNCシステムが連続的に供給されるワイヤをプログラムされた経路に沿って誘導し、精密に制御された放電によって材料を除去します。脱イオン水は、誘電体および洗浄媒体として一般的に使用されます。
ワイヤ放電加工は機械式ののこぎりとは異なり、加工対象物に直接接触することはありません。この非接触方式により、ワイヤ放電加工では、切削力による変形のリスクを最小限に抑えつつ、狭い切削幅、微細な輪郭、小さな内径、そして正確なテーパー加工を実現できます。
ワイヤ放電加工は主に貫通切削に使用されます。加工は外側の端から開始することも、閉じた内部形状にするために事前に開けられた開始穴から開始することもできます。

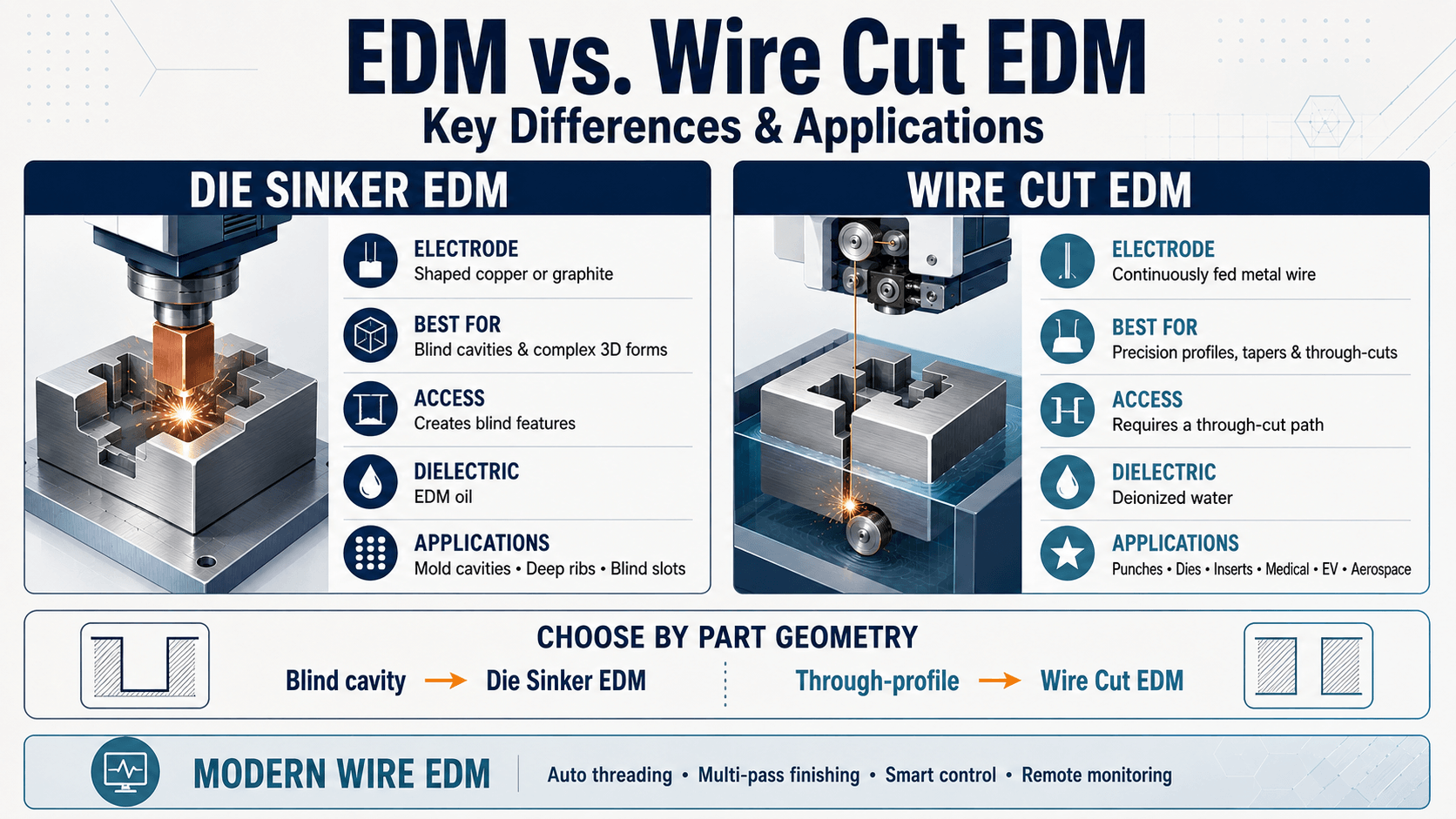

放電加工（EDM）とワイヤーカット放電加工：主な違いとは？
「EDM」が型彫り放電加工を指す場合、実際的な違いは以下のとおりです。
| 比較 | ダイシンカー EDM | ワイヤーカット放電加工 |
|---|---|---|
| 電極 | 成形された銅またはグラファイト電極 | 連続的に供給される金属線 |
| 最適な用途 | 空洞、凹部、複雑な3D形状 | 正確な形状、テーパー、および貫通部 |
| 機械加工アクセス | 盲空洞を形成できる | 通常は貫通路が必要 |
| 準備 | 特注の粗加工用および仕上げ用電極が必要になる場合があります | 配線設定とCNCプログラミングは必要ですが、成形電極は不要です。 |
| 共通誘電体 | 放電加工油 | 脱イオン水 |
| 代表的な部品 | 金型キャビティ、リブ、スロット、および内部形状 | パンチ、ダイ、インサート、精密輪郭 |
部品の形状が通常、決定的な要因となります。盲穴のある三次元形状の加工には、一般的に型彫り放電加工が適しています。ワークピースを貫通する高精度な形状加工には、通常、ワイヤ放電加工がより適しています。
ダイシンカー放電加工機とワイヤーカット放電加工機の代表的な用途
ダイシンカー放電加工は、ワイヤが加工対象の形状を通過できない場合に選択されます。特注の電極を使用することで、ワークピースに所望の形状を再現できます。用途としては、金型キャビティ、深溝、ブラインドスロット、ポケット、複雑な内部輪郭などが挙げられます。電極の製造および摩耗補正は、リードタイムとコストに影響します。
ワイヤ放電加工は、高精度で再現性の高い貫通形状加工に最適な選択肢です。切削力が極めて低いため、薄い部分、繊細な形状、硬化処理されたワークピースを、変形のリスクを低減しながら加工できます。一般的な用途は以下のとおりです。
- 刻印用パンチとダイ
- 金型インサートおよび精密工具
- 細い溝、狭い開口部、先細りの輪郭
- 医療機器および電子部品
- 電気自動車、航空宇宙、半導体部品
- 試作品および少量生産の精密部品
最新のシステムは、自動ワイヤ通し、多工程仕上げ、インテリジェントなパラメータ制御、遠隔監視、無人加工などをサポートし、一貫性と機械稼働率を向上させることができる。
ワイヤ放電加工の利点と限界は何ですか？
ワイヤ放電加工は、熱処理後の部品加工が可能で、後工程での焼入れによる寸法変化を回避できます。工具圧をかけずに微細な輪郭を加工でき、さらに薄削り加工によって精度と表面仕上げを向上させることができます。
ただし、材料は電気伝導性を持つ必要があり、ワイヤには連続した切断経路が必要です。直接ブラインドボトムキャビティを作成することはできません。生産性は材料、厚さ、ワイヤ径、フラッシング、形状、公差、仕上げによって左右されるため、購入者は最大切断速度だけで機械を比較すべきではありません。
ダイシンカー放電加工機とワイヤーカット放電加工機のどちらを選ぶべきか？
Accutex では、まず以下の5つの実践的な質問から始めることをお勧めします。
1. その形状は貫通プロファイルですか、それとも盲穴ですか？
部品を貫通する形状加工にはワイヤ放電加工を、底面形状を制御した空洞や内部形状の加工には型彫り放電加工を選択してください。
2. 加工対象物は導電性ですか？
どちらの場合も導電性材料が必要です。工具鋼、ステンレス鋼、超硬合金、銅、アルミニウム、チタンなどは、適切な条件を満たせば使用可能です。
3．どの程度の精度と表面仕上げが求められますか？
公差、コーナー半径、テーパー、真直度、表面粗さを定義します。粗削り加工は、複数回の仕上げ加工を必要とする精密インサート加工とは大きく異なります。
4. 加工対象物のサイズ、厚さ、重量はどれくらいですか？
機械の移動量、タンク容量、テーブル容量、軸数、フラッシング機能は、表面的な精度仕様だけでなく、加工対象物に合わせて調整する必要がある。
5．どの程度の自動化が必要か？
長時間の作業や混合生産の場合、自動糸通し、再起動の信頼性、監視機能、コア除去機能、コントローラの使いやすさ、およびインダストリー4.0との接続性を評価する。
ワイヤーカット放電加工機はどのように選べばよいのでしょうか？
ワイヤ放電加工機を選定したら、現在の作業内容と将来の目標に合わせて機械を選定しましょう。移動量、切削厚さ、テーパー加工能力、細線加工能力、精度、再現性、表面仕上げ、自動ねじ切り機能、制御装置の機能、エネルギー効率、サポート体制、そして総所有コストなどを考慮してください。
Accutex 、高解像度モーションコントロール、安定した排出制御、インテリジェントパラメータ、細線加工能力、自動糸通し、スマートモニタリング、製造統合など、さまざまな精度と生産性のニーズに対応するソリューションを開発しています。当社は、部品、公差、材料、生産量、自動化計画に合わせて最適なソリューションを提供します。
Accutex と提携する理由とは？
26年以上にわたり、ワイヤ放電加工の革新と研究に尽力してきた Accutex 、技術、卓越性、誠実さ、そして参加を指針としています。当社は、高品質な機械とサービスを提供するとともに、お客様およびサプライヤーとの相互成長を追求しています。
最適な選択は、まず部品の特性を理解することから始まります。型彫り放電加工は、盲穴加工や複雑な3D形状加工に適しています。一方、ワイヤ放電加工は、精密な貫通形状、微細な輪郭、テーパー加工に適しています。形状、材質、精度、生産性、自動化に関する要件を明確にすることで、適切な加工方法を容易に特定できます。
放電加工機の導入をご検討されている場合は、部品図面と製造要件を Accutex までお送りください。弊社のチームが、最適な加工プロセスと機械構成の選定をお手伝いいたします。
放電加工（EDM）およびワイヤーカット放電加工（Wire Cut EDM）に関するよくある質問
ワイヤーカット放電加工は放電加工と同じですか？
ワイヤ放電加工は、放電加工の一種です。放電加工（EDM）はより広義のカテゴリーであり、型彫り放電加工や穴あけ放電加工なども含まれます。
ワイヤー放電加工機で焼入れ鋼を切断できますか？
はい。ワイヤ放電加工は、電気伝導性のある焼き入れ鋼材であれば加工可能です。そのため、パンチ、ダイ、熱処理された工具などの加工に非常に有効です。
ワイヤー放電加工で盲穴や空洞を作ることはできますか？
ワイヤ放電加工は通常、貫通穴加工に用いられ、底が塞がった空洞を直接加工することはできません。一方、型彫り放電加工は一般的に底が塞がった空洞の加工に用いられ、放電加工による穴あけ加工では、小さな始点穴や深い穴を加工することができます。
どちらの加工方法がより正確ですか？型彫り放電加工（シンカーEDM）とワイヤー放電加工（ワイヤEDM）？
どちらの加工方法も、機械、工具、パラメータ、環境を適切に制御すれば、高い精度を実現できます。ワイヤ放電加工は精密な貫通輪郭加工に優れており、一方、型彫り放電加工は精密な空洞加工や複雑な内部形状加工に適しています。
