| 最大工件尺寸 L x W x H (mm) | 880 x 630 x 215 |
|---|---|
| 切割工件最大高度 | 175 |
| 最大工件重量 (Kg) | 400 |
| X x Y 軸行程 (mm) | 400 x 300 |
| U x V 軸行程 (mm) | 60 |
| Z 軸行程 (mm) | 220 |
| 最大加工錐度 (mm) | ±15˚ / H80 |
| 最大線軸承重 (Kg) | 10 |
| 佔地面積 W x D x H (mm) | 2200 x 2570 x 1995 |
| 水過濾系統容量 (L) | 730 |
| 總重量 (kg) | 2800 |
(*) L：代表機台具有線性馬達選配功能
控制器規格
| 控制器系統 | Windows |
|---|---|
| 控制器裝置 | 64 位元 工業電腦 |
| 儲存裝置 | ≥ 30GB SSD |
| 螢幕顯示設備 | 21.5" 彩色觸控螢幕 |
| 輸入方式 | 鍵盤、滑鼠、USB 磁碟、Ethernet、FTP |
| 伺服控制方式 | 全閉迴路（光學尺） |
| 同動軸數 | 5 軸/6 軸（選配旋轉軸） |
| 最大控制軸數 | 4 軸/5 軸（選配旋轉軸） |
| 最小命令單位 | 0.0001mm/ 0.00001 inch |
| 最大指令值 | ±9999.9999mm |
| 指令單位 | 公制/ 英制 |
| 加工條件 | 99999 組 |
| 電源種類 | MOSFET 控制，無電解放電電源 |
| 點火電源 | 32 段選擇，53V～138V |
| 放電時間 | 24 段 |
| 休止時間 | 43 段 |
| 放電模式 | 一般加工/ 修細加工/ S 修細電源加工/ MST鏡面電源（僅 AP/ AZ 系列） |
| 控制器功能 | |||
|---|---|---|---|
| 背隙補償 | 節距補償 | 程式檔案管理 | 程式編輯/ 模擬 |
| 防撞功能 | 程式顯示/ 隱藏 | 直線/ 圓弧插值 | 自動圓角 |
| N 碼跳孔加工 | 副程式呼叫 | 程式多行忽略 | 轉角機能 |
| 手動 MDI 加工 | 錐度加工 | 上下異形加工 | 選擇性暫停 |
| 單節執行 | 鏡像 | 程式旋轉 | 軸交換 |
| 短路退刀 | 定速/ 伺服進給加工 | 軟體極限設定 | 平行補償 |
| 自動校模 | 空跑 | 單節暫停 | 參考點設定 |
| 參考點回歸 | 原路徑/ 直線返回起割點 | 斷電復歸機能（選配） | 系統診斷 |
| 加工履歷 | 保養情報 | 線消耗自動錐補 | 引出入線痕控制 |
標準配件
- 穩定放電模組 SD MASTER
- 手動水槽門
- 上下噴嘴
- 鑽石眼膜
- 給電板
- 黃銅線
- 離子交換樹脂
- 離子交換樹脂桶
- 過濾紙網
- 廢線筒
- 垂直校正器
- 鑽石眼膜治具
- 工件夾具
- 工具箱
選擇配件
- 變壓器
- 穩壓器
- 水冷卻機
- PCD 石墨放電電源模組
- S 修細電源模組
- 旋轉軸加工模組
- XY 線性馬達驅動
- 0.2μm 解析度光學尺
- 自動穿線 AWT
- AWT 高壓水柱
- 45 公斤線軸供線機
- 遠端監控
- 簡訊發報通知
- Z 軸防撞功能
- 工業 4.0 智慧製造整合系統
- 水槽安全鎖
- 三色指示燈
- 觸控螢幕

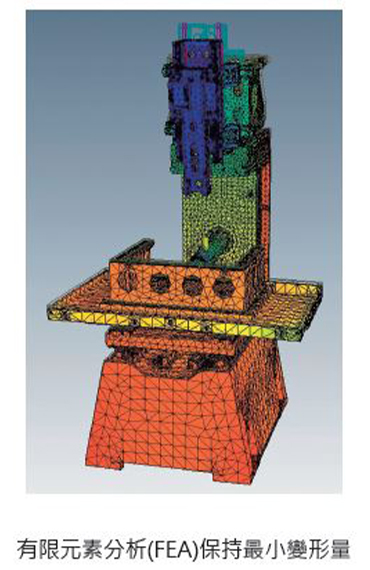

機身結構

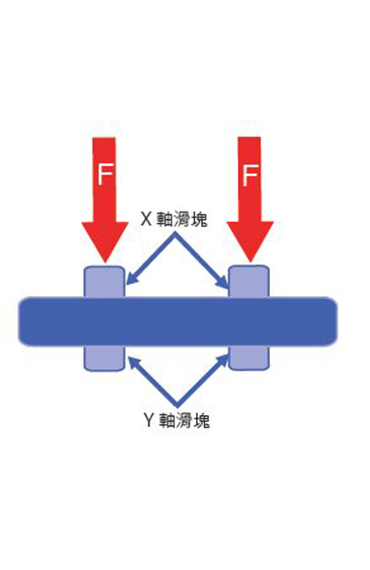

GA 系列機身結構具有＂Direct Force＂機身設計概念，X/Y 軸滑塊均位於同一條直線上，上座重量可以穩定落在中座與底座上，在中小型模具/ 零件加工場合，具有優異精度表現。

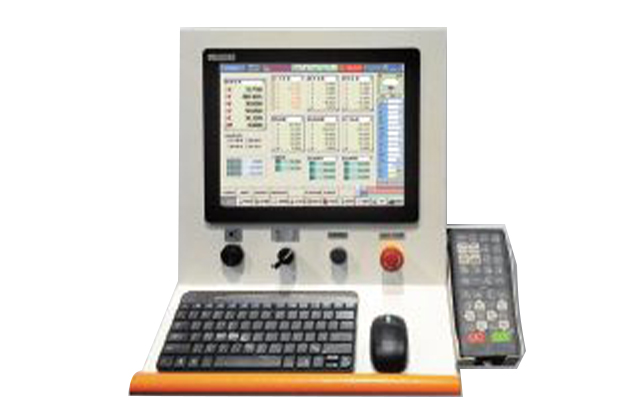

Windows CE 控制器
徠通科技 100% 自行開發控制器，研發團隊能夠完全掌握所有控制器關鍵技術，可提供客戶最迅速之服務。控制器以 Windows CE 為作業系統，除了具有精確的伺服運算的特點外，還是個不受電腦病毒危害的系統，在長時間運轉仍可保證系統穩定性。
高效率加工
徠通科技簡化複雜電源與訊號線路直接製成 IC 晶片，完全避免電力傳輸到各接點時產生的功率損失，進而達到最佳加工效率表現。（在不同工件厚度條件下，與他廠加工效率比較結果）
轉角圓弧加工
控制器自動依照銅線線徑、轉角角度、圓弧半徑與工件厚度等條件，提供對應控制參數，可加工出最佳轉角與圓弧精度，同時保持加工效率。特別在短路徑與連續轉角的場合，仍然可得到絕佳轉角精度。

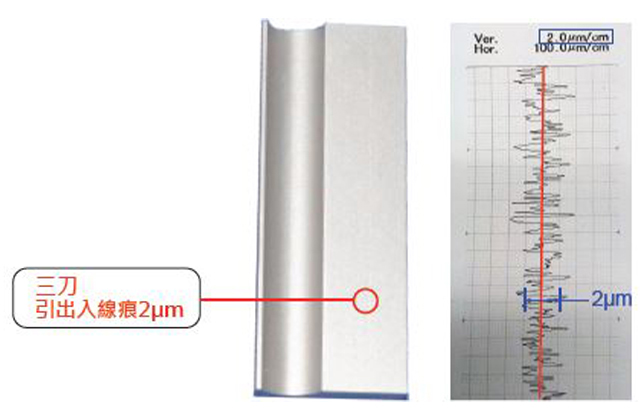

引入引出線痕控制
新一代引入引出入線痕控制功能，可針對超硬材質如鎢鋼(厚度 40mm)，經三刀加工表面引出入線痕只有 2μm，減少模具二次拋光工時，有效提昇最終產品品質。
